名稱

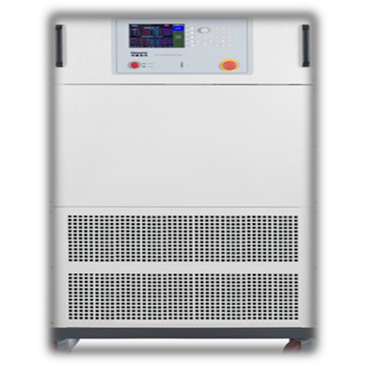

防孤島測試負載

型號

TCS800-30K

功率

30K

輸入電壓

3φ4W,380V 50HZ和3φ4W,480V 60HZ

供電電壓

1φ2W,AC 220V 50HZ

阻性功率

33.33kW

感性功率

33.33kvar

容性功率

33.33kvar

可調最小幅度

阻性:0.001kW,感性:0.001kvar,容性:0.001kvar,

工作方式

阻性，感性，容性負載都可以自由組合

主要檢測項目

完全可以用來進行以下實驗：并網逆變器的防孤島效應保護試驗、

逆變效率試驗、功率因數測試實驗、過載保護試驗

諧振點調試

癥狀可顯示在面板上

控制方式

面板上鍵盤操作和遠程PC機操作兩種方式

顯示測量

主要測量參數

電壓、電流、頻率、有功功率、無功功率、功率因素、電壓電流 諧波含量，阻性電流、感性電流、容性電流

電流解析度

1mA，可精確調試諧振發生

電流精確度

±0.8%

電壓解析度

0.1V

電壓精確度

±1%

顯示方式

800×480像素LCD彩屏

遠程控制接口

RS485、RS232

保護

過溫

可存儲功能

測量數據可通過上位機存儲到PC機上，方便分析

冷卻方式

風冷

體積W*H*D(mm)

1200*1200*700

重量（KG）

250

NO.

英文項目

中文項目

說明

支持模式

0

Message Box

信息提示框

提示操作人員

1

Input Setup

輸入設置

檔位、限制電壓、限制電流設置

2

E-Load Setup

電子負載設置

加載模式、加載狀態、負載參數設置

CC/CV/CP/CR/

3

Oscilloscope Setup

紋波卡設置

采樣電壓精細度、采樣時間

4

Power Meter Setup

功率計設置

檔位范圍設置

5

Input Short Check

輸入短路檢查

產品輸入短路保護檢查，放置損壞產品，適用于半成品測試系統

CC/CV/CP/CR/

6

Hold On Adjust Test

在線調整測試

人工調整輸出電壓、電流、功率調整測試

CC/CV/CP/CR/

7

Static Test

靜態負載測試

輸出電壓、電流、紋波、功率測試、

CC/CV/CP/CR/

8

Dynamic Test

動態負載測試

動態負載測試輸出電壓穩定性，包含Vpp、Vpk+/Vpk-值

CC/CV/CP/CR/

9

Line Regultion Test

輸入調整率測試

輸入電壓變換測試輸出電壓穩定性

CC/CV/CP/CR/

10

Load Regultion Test

負載調整率測試

輸出負載變換測試輸出電壓穩定性

CC/CV/CP/CR/

11

Combine Regultion Test

綜合調整率測試

輸入電源、輸出負載同時變換測試

CC/CV/CP/CR/

12

Input Output Test

輸入輸出測試

效率、輸入功率、功率因數、電壓諧波、電流諧波，輸出電壓、電流、 功率，待機功耗

CC/CV/CP/CR/

13

Average Efficiency

平均效率測試

自動分配負載25%，50%，75%，100%

CC/CV/CP/CR/

14

Average Efficiency2

平均效率測試2

三組輸出負載分開設置

CC/CV/CP/CR/

15

OCP Test

過電流保護測試

測試過電流保護點

CC

16

SCP Test

短路保護測試

輸出短路保護測試，短路功率，產品恢復

CC/CV/CP/CR/

17

Input Ovp Test

輸入過電壓保護測試

輸入過電壓保護點測試

CC/CV/CP/CR/

18

Relay Control

繼電器控制

系統外部繼電器控制

19

Option Box

操作提示框

操作人員判斷操作，適用于人工判斷
